  • 8.1. DMIS程序编辑工具条

8.1. DMIS程序编辑工具条

在测量软件界面右上角图标

上单击,图标变化如图

,表示此时处于自学习打开状态。通过点击图形窗口工具条最左端的图形按钮

,来打开DMIS编辑/运行窗口。显示

 与隐藏

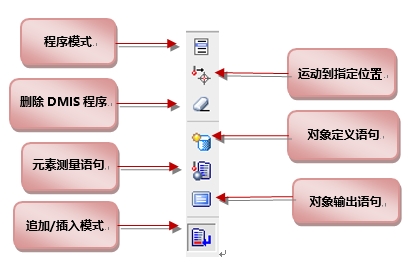

按钮来实现程序编辑器工具条及DMIS程序显示区的显示与隐藏。程序编辑器工具条各图标按钮含义如下图8-2所示:

图8-2

■程序模式

:弹出式级联菜单,如下图三种模式,用于控制机器运行模式,分述如下:

▶AUTO,PROG,MAN:按照测量软件内部定义,完成测量和测量块内部定位运动,当选择AUTO,PROG,MAN时,在DMIS窗口生成如下语句:

MODE/AUTO,PROG,MAN

▶PROG,MAN:按照编程人员在自学习过程中实际测量点和设定定位点,完成测量和走位运动,当选择PROG,MAN时,在DMIS窗口生成如下语句:

MODE/PROG,MAN

▶MAN:由用户用操作手柄控制机器,完成测量和定位运动,当选择MAN时,在DMIS窗口生成如下语句:

MODE/ MAN

▶FLY/ON\FLY/OFF:飞行模式打开/关闭,决定机器运行时是否走圆弧路径,关闭的情况下,只走直线路径。

▶SCNMOD/ON|OFF:扫描模式打开/关闭,机器自动运行时是否使用扫描功能,关闭的情况下,机器自动运行时,默认触发测量。需要注意的是:当使用扫描模式之前,规划的路径要注意避让圆孔等因素,否则,容易造成因扫描不到而中断的结果。

■运动到指定位置

:功能按钮,产生DMIS程序中的定位语句。将机器移动到某一需要位置,点击该按钮,在DMIS窗口生成语句:

GOTO/400.2334,300.7580,234.375

■删除当前的DMIS程序

:功能按钮,清除DMIS窗口中的所有DMIS语句。

■对象定义语句

:这里所指的对象就是需要测量的元素。

接受图标,在DMIS标准中,元素必须先定义,后测量。将数据库中的元素拖到此图标并释放鼠标左键,将在DMIS程序窗口中的产生元素定义语句。

例如:点定义语句:

F(point_51)=FEAT/POINT,CART,-32.4876,-332.4714,$

-11.6500,-0.8778,0.4791,0.0889

■元素测量语句

:接受图标,将数据库中的元素拖到此图标并释放鼠标左键,将在DMIS程序窗口中的产生元素测量语句,例如:圆元素测量语句:

MEAS/CIRCLE,F(CR2),4

ENDMES

此处的测量语句是在自动模式下(即MODE/AUTO,PROG,MAN)可以运行的测量语句,如果在程序模式下(MODE/PROG,MAN)运行,程序会报错,提示没有测量点,可以使用产生测量路径的方式生成DMIS程序。

■对象输出语句

:接受图标,将数据库中的元素拖到此图标并释放鼠标左键,将在DMIS程序窗口中的产生元素输出语句。

例如:点元素输出语句:OUTPUT/FA(point_51)

■追加/插入模式

:切换按钮,在按下与弹起之间切换,默认处于按下状态。当处于按下状态时,生成的DMIS程序语句添加到程序末尾;当处于弹起状态时,在当前光标所在行的下一行位置插入新生成的DMIS程序语句。
