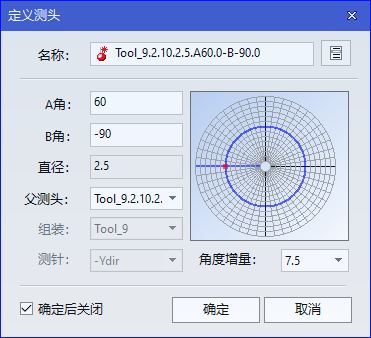

■定义测头：定义测头功能是用来手动定义测头使用角度，点击“测头工具区”的“定义测头”工具按钮

，或在测头数据库区点击右键菜单选择“测头定义”选项（在数据库部分详细介绍）时，会在系统界面中弹出定义测头窗口，如图2-10所示。下面介绍一下窗口的各组成部分。

图2-10

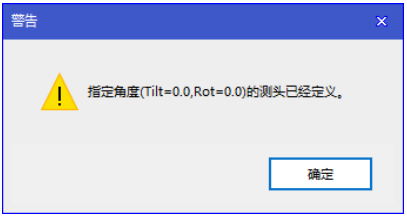

▶测头名称输入框： 该输入框用来输入要创建测头的名称。该输入框可由系统自动产生理论测头名称（即：测头名称=前缀+阿拉伯数字，在VISUAL DMIS中红色的测头表示理论定义的测头，绿色的测头表示实际校验过的测头），并按数字从小到大的顺序生成。例如：在生成SN2后，下一个自动生成的名称是SN3，而不会检查SN2是否可用。也可以用键盘输入，而不能像公差窗口那样从数据库区拖入。当输入的名称已存在时将弹出下图窗口，即软件不允许重名。

▶测头属性输入与显示区，如图2-11，该区域包括：A角输入框、B角输入框、测球直径显示栏、父测头下拉框。介绍如下：

图2-11

☆A\B角输入框：用来确定测头的角度。可以键盘输入也可在角度选取与显示区选取。当在角度选取显示区选取角度时，角度以角度增量下拉框中选择的角度来显示可定义测量角度的位置，或者直接输入。角度单位由系统状态区2来设定。

☆测球直径显示框：用来显示测球直径，此尺寸与测头组装有关，长度单位由系统状态2区来设定。

☆父测头下拉框：用来定义测头的父测头，点击下拉框的箭头将出现下拉选项，选择（无）选项，测头下拉列表框中将出现所有的已定义的组装测头。如下图所示：

☆角度选取显示区：用来选取测头的角度。角度A（0°～90°或105°），角度B（-180°～180°）只能以15°或7.5°倍增倍减。该区由一组同心圆和一组以圆心为起点的一组向外发散的射线。同心圆代表A角，同心圆由里向外角度逐渐增加15°或7.5°；射线代表B角，Y负向水平射线为零度，逆时针旋转逐渐增加15度，到Y正向水平射线为180°，以水平射线顺时针旋转逐渐减少到负角，到Y正向水平射线为-180°。显示区中显示蓝色圆、射线及相交红色点表示当前所选的角度。通过鼠标在显示区的移动到圆与射线的交点处，系统将显示该交点的角度，并且此时交点变为蓝色，同时显示相应A、B角度。如下图所示：

▶当使用的控制器为UCC时，如果不使用软件自己定义的测头，而需要读取UCCSERVER中已经定义好的测头，使用过程如下所述：

☆首先按照所使用的测头进行测头组装并保存；

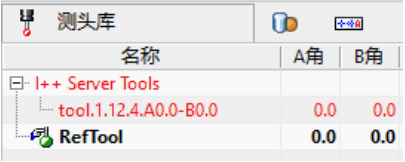

☆其次，查看测头库中的测头信息，如下图，红色部分为UCCSERVER中读到的已经定义的测头，

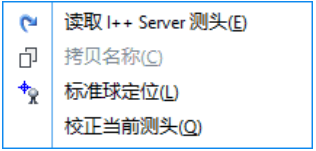

如果I++没有显示，说明Visual DMIS与UCCSERVER没有进行有效的联接，如果I++下没有子项，可以使用右键菜单中的 “读取I++SERVER”功能来获取，如下图。

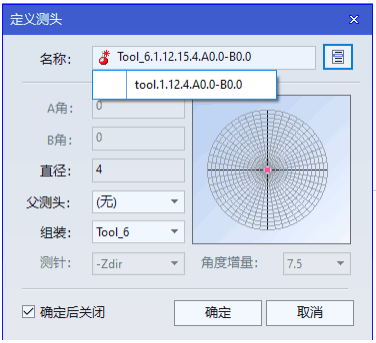

☆再次，打开“定义测头”，如下图，点击

，弹出Visual软件中还没有与SERVER对应的测头，在“父测头”中选择“无”，在组装下拉列表中选择与UCCSERVER相对应的测头组装，保证软件中的图形与数据统一，最后确定测头匹配完成。
