位置度公差指的是在基准平面或三基面体系内被测元素的实际位置值与理论值位置之间的差值。在VISUAL DIMS中位置度仅限于圆元素和圆柱元素。

点击工具位置度

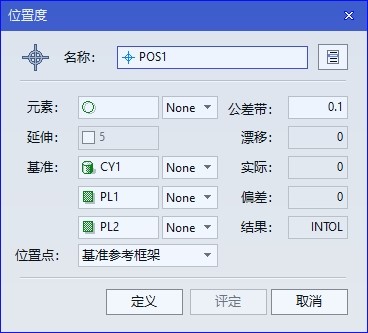

将弹出位置度窗口，如图6-23所示：本节就位置度窗口的部分内容做介绍。关于窗口的其它部分请参看本章公差工具区的相关内容。

图6-23

■元素输入栏：用来输入被评定的元素，紧随后面的下拉框可以选择材料条件，如下图，None、RFS、MMC、LMC。

■延伸：此可选项支持延伸公差，延伸长度用户根据要求输入。

■基准元素输入区：确定基准元素，通过基准元素来确定误差评定方向。基准元素的作用是为了限制对应检测模拟工装的自由度，然后再确定被评定对象的变化范围。

■此处举一个例子：两个孔，一个是被公差评定的对象，一个是基准。评定时，可以想象成两个孔与两个按理论定义的销钉检具之间的装配关系，当基准的孔与基准的销钉对象匹配时，也就是实际基准孔与模拟基准销钉方向一致，位置重合，此时这是单一基准，限制了两个旋转自由度和两个移动自由度，被评定的另外一个孔可以绕基准孔旋转，并能够沿基准孔的轴向平移，此时被评定的孔与另外一个销钉（直径为定义的位置度公差范围）进行包络配合，当被评定的孔的轴线位于相匹配的销钉直径内部范围时，满足此要求的位置度合格，实际位置度为当绕基准旋转到某一位置时，包络实际孔轴线的最小圆柱（与被评定孔匹配的销钉轴线同轴）直径为实际位置度。其它基准形式所起作用与此类似，用户可以仔细体会。

■位置点：其下拉框包括两个选项：基准参考框架和当前坐标系。用户可根据需求选择不同的位置点，其输出所显示的坐标值相应的有所不同，例如下图：

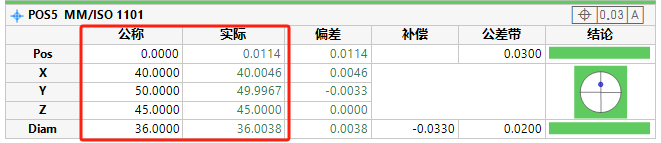

▶当勾选“基准选择框架”时，输出的坐标值，如图6-24：

图6-24

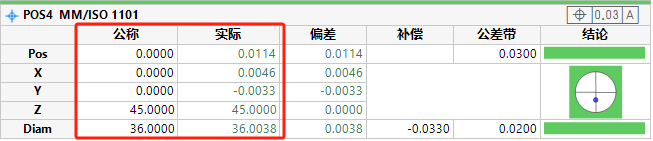

▶当勾选“当前坐标系”时，输出的坐标值，如图6-25：

图6-25

■位置度报告：

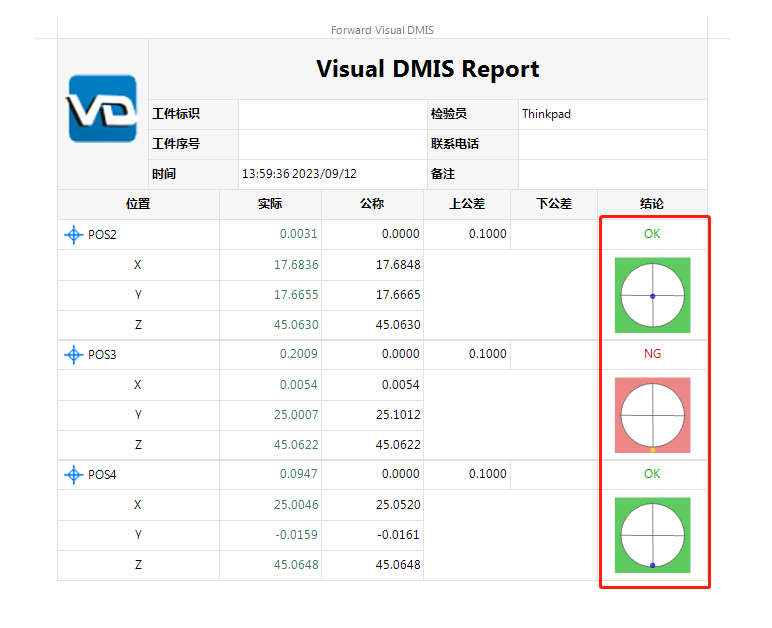

▶将公差库中的位置度拖放至报告栏，报告中的结论一栏以方形色框显示测量结果，如下图6-26所示：

图6-26

☆在位置度报告栏，右键

弹出对话框，或者在工具栏选择

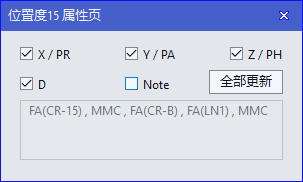

，勾选需要输出的参数，如下图6-27：

图6-27
