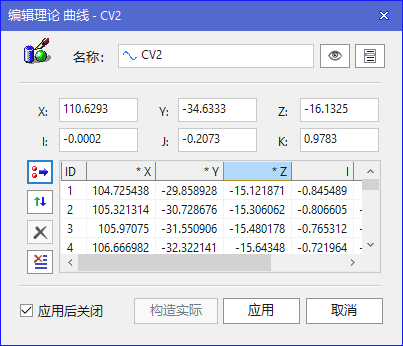

■曲线元素定义：在曲线根节点上右击，选择菜单项“定义理论元素”，弹出如图3-48的曲线定义对话框，其中：

▶XYZ：曲线的特征所在平面的坐标；

▶IJK：曲线所在平面的矢量方向；

▶

：从元素或文件导入理论点；

▶

：反转所有理论点矢量方向；

▶

：删除选中的理论点；

▶

：清除所有理论点。

图3-48

▶生成DMIS，根据定义窗口参数生成语句如下：

F(CV2)=FEAT/GCURVE,CART,122.1348,111.135,43.0437,1,0,0

■在进行曲线测量时，首先通过测量工具条上曲线按钮

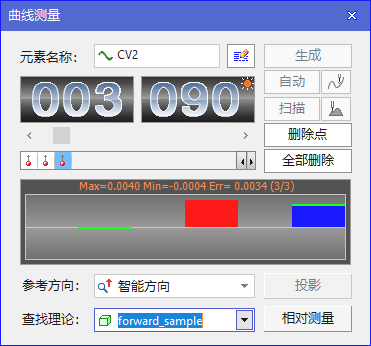

 弹出曲线测量窗口。如图3-49所示，接下来通过获得的测量点来生成曲线元素，如果没有数模，最好关掉测头补偿，这样测量出的测量点数据为测针红宝石中心的数据，反映实际工件的曲线轮廓，数据处理的时候要注意；如果有数模的话，可以进行数模比对测量，每个测量点的误差为测针接触点与数模比对的误差。

图3-49

▶测头补偿：测头的补偿方向为生成元素轮廓法向。

▶参考：参照圆元素关于参考的作用说明。

▶测量点的获取：

☆手动测量时通过操作人员手动操作机器来获得测量数据，曲线最少测量4个点，得的测量数据信息将显示在测量窗口中；

☆使用CNC模式自动测量时分两种情况：

♣使用手动的方式在需要测量的曲线位置测量3个点，第一个不测量开始点，第二个点为方向点，第三个为结束点；对于封闭曲线来说，测量前两个测量点就可以。

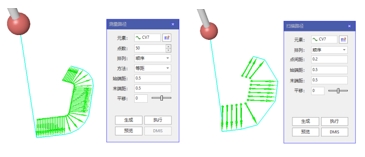

♣使用已知理论曲线生成测量路径的方式生成测量路径，如果是扫描测头，也可以使用扫描路径进行实际曲线测量，如图3-50的测量路径和扫描路径。

图3-50

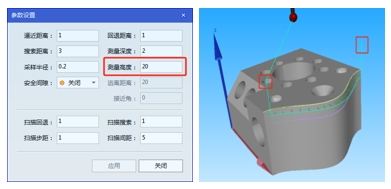

♣测量高度：打开测量参数对话框，在“测量高度”中输入参数，点击“应用”，曲线生成的路径，如下图3-51所示：

图3-51

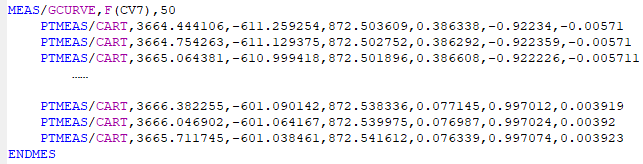

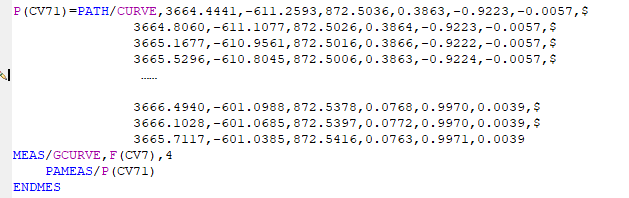

☆生成DMIS语句：按照理论曲线生成的DMIS测量语句和扫描语句如图3-52：

图3-52

■曲线元素的图形表示

生成的曲线元素将以下图所示显示在图形操作区。通过元素数据库右键菜单的图形显示选项来显示，或者直接拖动元素数据库的元素到图形操作区来显示元素。关于元素的显示的更多信息请参看2.6图形区内容。

■提取功能：曲线提取功能是指在工件上实测一条曲线，然后将一段理论曲线拖拽到实测曲线上而获得对应实测点的功能。操作步骤如下：

▶在工件上测量一条曲线；

▶在需要抽取的位置获取一条理论曲线；

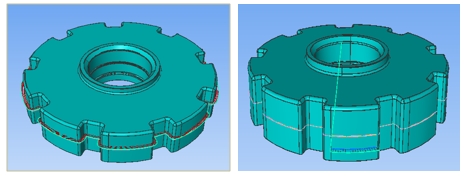

▶将理论曲线拖到实测曲线上，将获得理论曲线的实际测量数据，如下图3-53：

图3-53

▶在自学习打开的模式下，会产生DMIS程序，如下图3-54：

图3-54
