2.5.测头数据库右键菜单

在测头数据库中单击鼠标右键,弹出如图2-14菜单,各菜单项功能介绍如下 :

图2-14

■激活测头(S)

在需要使用的测头上右击,选择右键菜单项中的激活测头项,当前选中测头有效。

■手动校验测头(M)

选择右键菜单项中的手动校验测头项,弹出校验窗口,手动在校验规上均匀打点,完成测头校验。

■自动校验测头(A)

选择右键菜单项中的自动校验测头项,不弹出校验窗口,根据软件提示自动在校验规上均匀打点,完成测头校验。此处需要注意的是:校验规的位置必须确定,如果将校验规移位,必须使用第一次校验的测头进行标定(校验规属性中显示标定使用的测头SN17)或者在测头数据库的下部校验规上右击,点击“还原”菜单项清除标准球数据,如下图所示:属性中的校验日期等信息将会消失,就可以使用A、B角为0的测头进行手动标定,再次确定标准球的位置。

▶星型测针校验:例如星型测针A:90,B:90的角度校验。当要求校验A:90,B:90的角度时,首先必须先校正A:0,B:0的角度(请参看相关说明,这里不做详解),然后再校正A:90,B:90的角度,操作步骤如下:

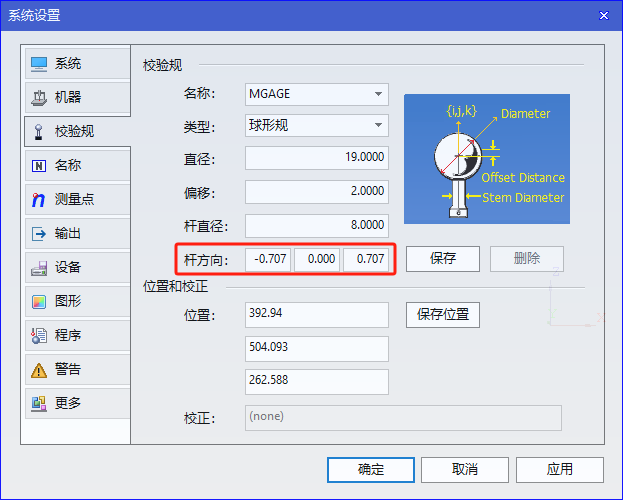

☆当要求校验测针角度A90、B90向上的测针时,另外定义标准球,使用校验过的根测针进行定位,校验规的矢量方向根据测针角度A90、B90定义,如下图2-15:

图2-15

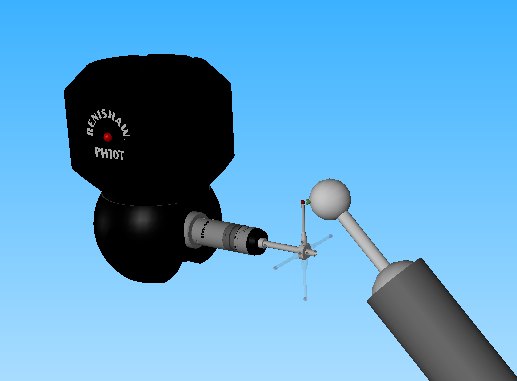

☆此时校验规矢量方向呈45°,自动校验测针,如下图2-16:

图2-16

☆星型测针A:90,B:90,校验成功,测针显示绿色:(支持测针朝上测头组装),如图2-17:

图2-17

■删除测头(D)

删除测头数据库中非当前测头,当前测头不能删除。

■删除校正测头(E)

删除已校验测头的实际校验数据,包括实际测针大小及相关位置信息。

■测头定义(I)

参照2.2 定义测头。

■批量定义测头

请参考2.9批量定义测头。

■安装到更换架

当使用软件提供的更换架功能时,此项菜单会点亮,变为可用;在已经完成更换架定位和设置的情况下,可以实现测头自动更换。

2.4.校验测头2.6.测头测量参数设置
