6.2.夹角

图标:

夹角公差指的是对两元素间夹角的评定。

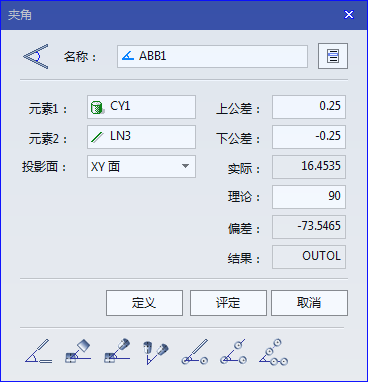

图6-5

点击工具夹角

将弹出夹角窗口,如图6-5所示:本节就夹角窗口的部分内容做介绍,关于窗口的其它部分请参看2.3.2构造工具区的内容。

■元素输入区:用来确定计算角度的元素,可以接受鼠标从元素数据库拖入,包括当前坐标系结构中的3个轴和 3个基准面。

■投影面:用来确定如何用于计算角度的元素类型,该下拉框共4个选项,如下图所示:

▶NONE: 以元素输入栏中的元素来计算元素间的空间角度。

▶XY面:两个元素空间角度在XY平面上的投影角度。

▶YZ面:两个元素空间角度在YZ平面上的投影角度。

▶ZX面:两个元素空间角度在ZX平面上的投影角度。

■夹角测量工具区:利用该工具区提供的工具可以快速的得到计算夹角所需的几何元素。工具上的几何图形表示计算哪两个元素间的夹角,例如:

表示该工具用来计算直线与直线间的夹角。 点击工具后将弹出公差测量窗口。在测量完成后回到公差窗口,系统将根据测量的元素来填写公差窗口中元素输入区的内容。该工具区共7个工具。

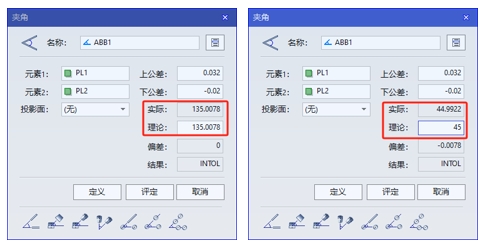

■补角切换:将评定元素拖入夹角公差输入框内,此时显示理论值,在理论输入栏输入补角后,实测值会自动切换,点击“评定”即可,如下图6-6:

图6-6

■公差测量窗口:请参看7.1节“距离”公差关于公差测量窗口的介绍。
