  • 5.1. 3-2-1 建立坐标系

5.1. 3-2-1 建立坐标系

坐标系在坐标测量机中作用非常重要。机器的运动,公差评定等都与坐标系有关,现就坐标系的创建过程及方法分述如下:

图标:

选择3-2-1坐标系建立工具

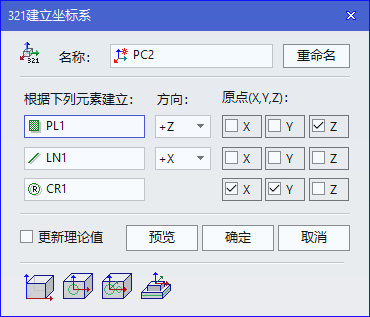

 时,将弹出相应的窗口,如图5-1所示:

图5-1

■名称输入栏:该输入栏用来确定要创建坐标系的名称。该输入栏可由系统自动产生坐标系名称(坐标系名称=前缀+阿拉伯数字,关于修改名称前缀请参看系统工具菜单部分的设置菜单的有关内容),并按数字从小到大的顺序生成。可以用键盘输入,但不能像公差窗口那样从数据库区拖入。当输入的名称已存在时,“新建”功能按钮会自动弹起,单击确定按钮将完成对原有坐标系的修改。

■基准元素输入区:用基准元素来确定坐标系,该区域从上到下共包含三个基准元素输入框。在VISUALDMIS中,第一基准元素一般为面类元素或可减化为线性元素的元素,如圆柱、圆锥等,第二轴的方向由其控制元素的法向在第一轴垂直平面上的投影向量决定。第三个基准元素不做要求,其仅仅控制原点,不一定必须输入

■方向选择区:用来设置基准元素框中元素法向向量确定新建坐标系哪个轴。例如:当选取Z轴时,将生成的坐标系的Z轴与左边基准元素的法向向量同向。

■原点选择区:用来确定新建坐标系的原点。例如:图5-1表示要生成的坐标系的Z方向坐标原点由面PL1确定,即Z方向的坐标原点在平面上;生成的坐标系的原点X分量由“圆1”的中心来确定;要生成的坐标系的原点Y分量由“圆1”的中心来确定;当要建立的坐标系的原点的某个方向坐标原点没有确定时,则新建坐标系原点在未勾选坐标系原点的方向不会发生变化。

■快速创建坐标系按钮区:该区提供的一组工具来快速测量元素以便建立坐标系。当建立坐标系需要生成新的元素时,该工具条提供了快捷的方式。当点击该区不同按钮时,将弹出相应的坐标系测量窗口,在完成测量后回到测量窗口时系统自动把测量元素添加在基准元素输入区。该工具条有四个工具,分别是:面-线-点、面-线-圆、面-圆-圆、面-方键槽。坐标系测量窗口将在下面内容介绍。

▶点击该区的第一个图标

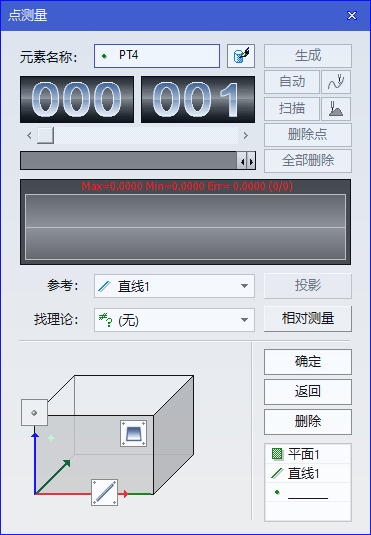

,将弹出如下的测量窗口,如图5-2所示:

图5-2

▶元素测量区 :该部分请参看第三章元素的测量的相关内容。元素测量区将根据图形显示区当前闪烁的图标的不同而改变。

▶图形显示区 :该区域通过闪烁元素图标来提示用户将测量哪个元素,根据测量元素的类型,元素测量区的内容将相应变化。例如,显示要测量线元素,元素测量区将显示线测量窗口的内容。已测量的元素将显示为紫色,未测量元素将显示为蓝色,将要测量的元素通过闪烁元素图标来提示。该区域支持鼠标拖动操作,以便从元素数据库中拖入已存在的元素。

▶功能按钮:

☆确定:所需测量元素全部测量前该按钮不可操作,在可操作的情况下点击该按钮将自动回到坐标系窗口界面。

☆取消:点击该按钮将退出该窗口回到初始窗口界面,并且所做操作不生效。

☆删除:在元素列表框有元素时,该按钮可操作,点击该按钮将删除元素列表框当前选择的元素。

▶元素列表框:当测量完一个元素时系统将添加到该列表框中。该列表框的内容将确定返回初始窗口后基准元素输入区的内容。

■自动关闭复选框:选中该框时,完成全部指定元素的测量后将关闭测量窗口并自动回初始窗口。当未选中该框时,在完成全部指定元素测量后将不会自动返回到初始窗口。

■同样可以使用另外三个快捷按钮

、
、
完成不同的测量、创建功能。

■更新理论值:在坐标系的创建过程中,每个创建窗口都有一个更新理论值复选框,如下图所示。当勾选此选项时,原来坐

标系中的理论值都会更新至新建的坐标系中。也就是说,在同一图形窗口中,理论值的位置发生了变化,但在原坐标系和新建坐标系中元素的理论值的数值一样。

■功能按钮

▶预览:点击该按钮可以在视图区观察将要建成的坐标系的方向和坐标原点是否正确,点击此按钮后,将要建成的坐标系会在视图区中闪烁几下。

▶确定:点击该按钮将生成定义的坐标系并关闭窗口,在自学习打开的情况下,生成如下DMIS程序:

D(PC3)=DATSET/DAT(A),ZDIR,ZORIG,DAT(B),XDIR,YORIG,DAT(C),XORIG

▶取消:点击该按钮将在不生成坐标系的情况下关闭窗口。

▶新建:点击该按钮,其将在按下与弹起之间切换。按下时,表示将创建新的坐标系,弹起时,表示将更新当前坐标系。
